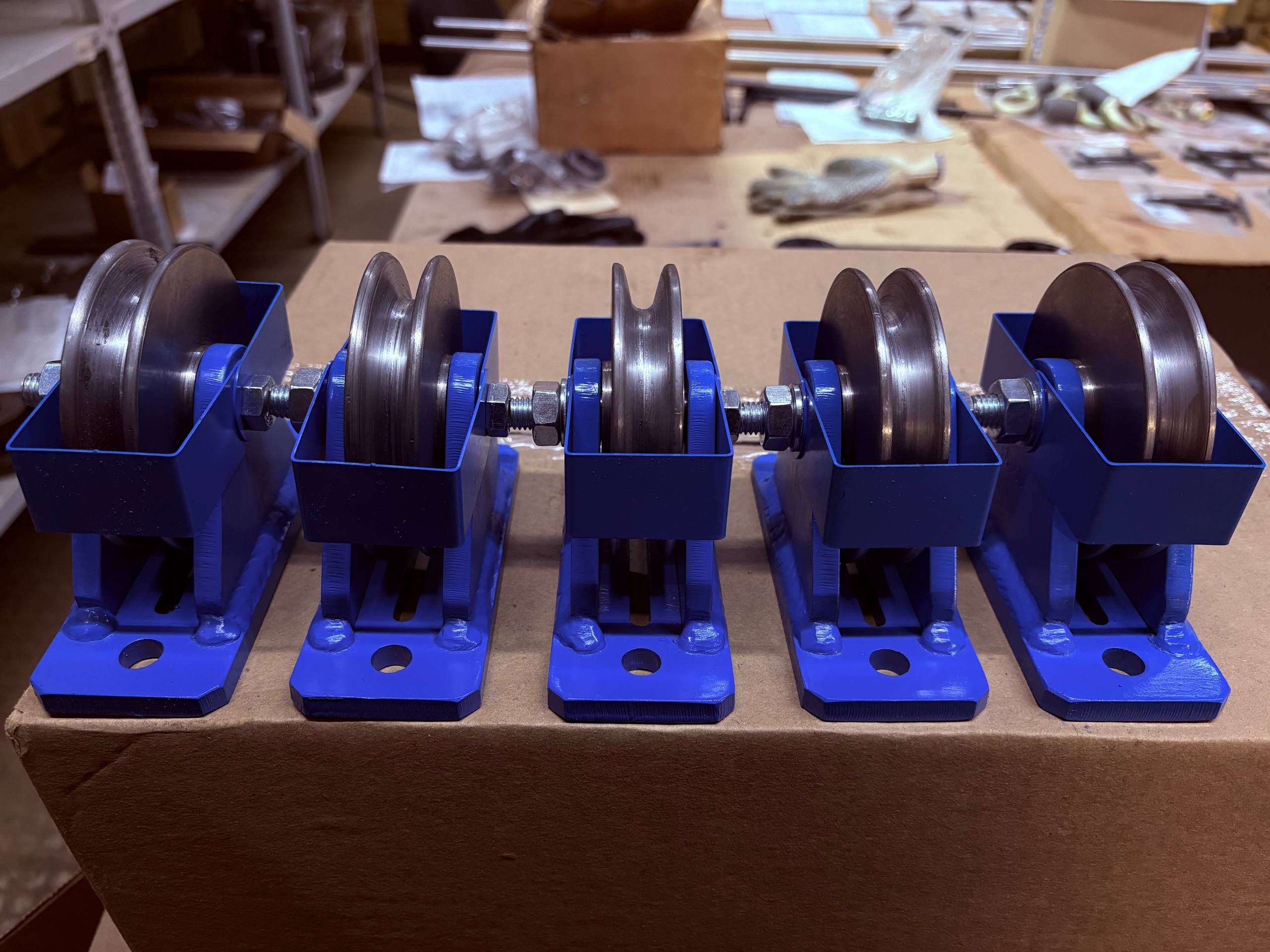

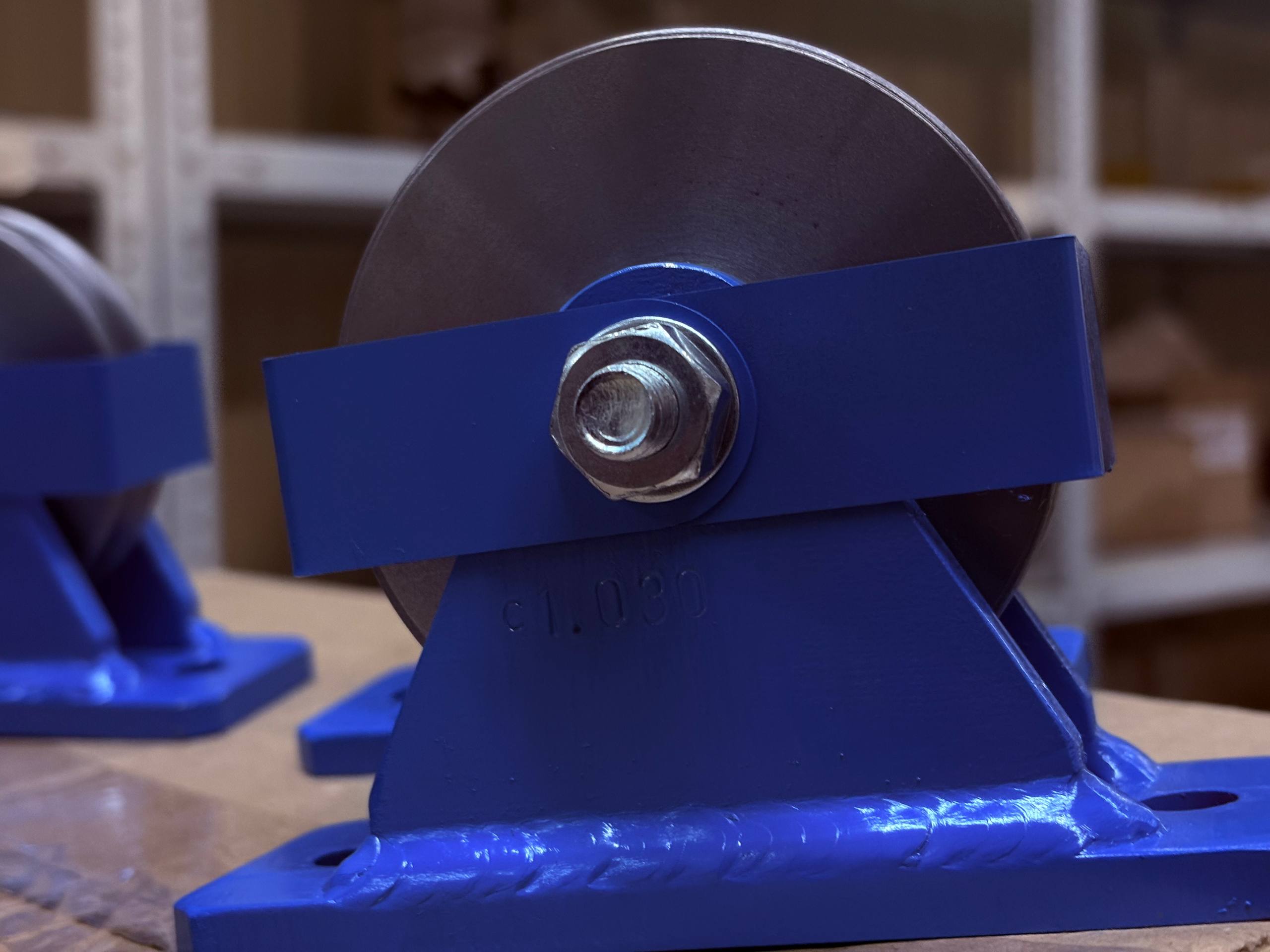

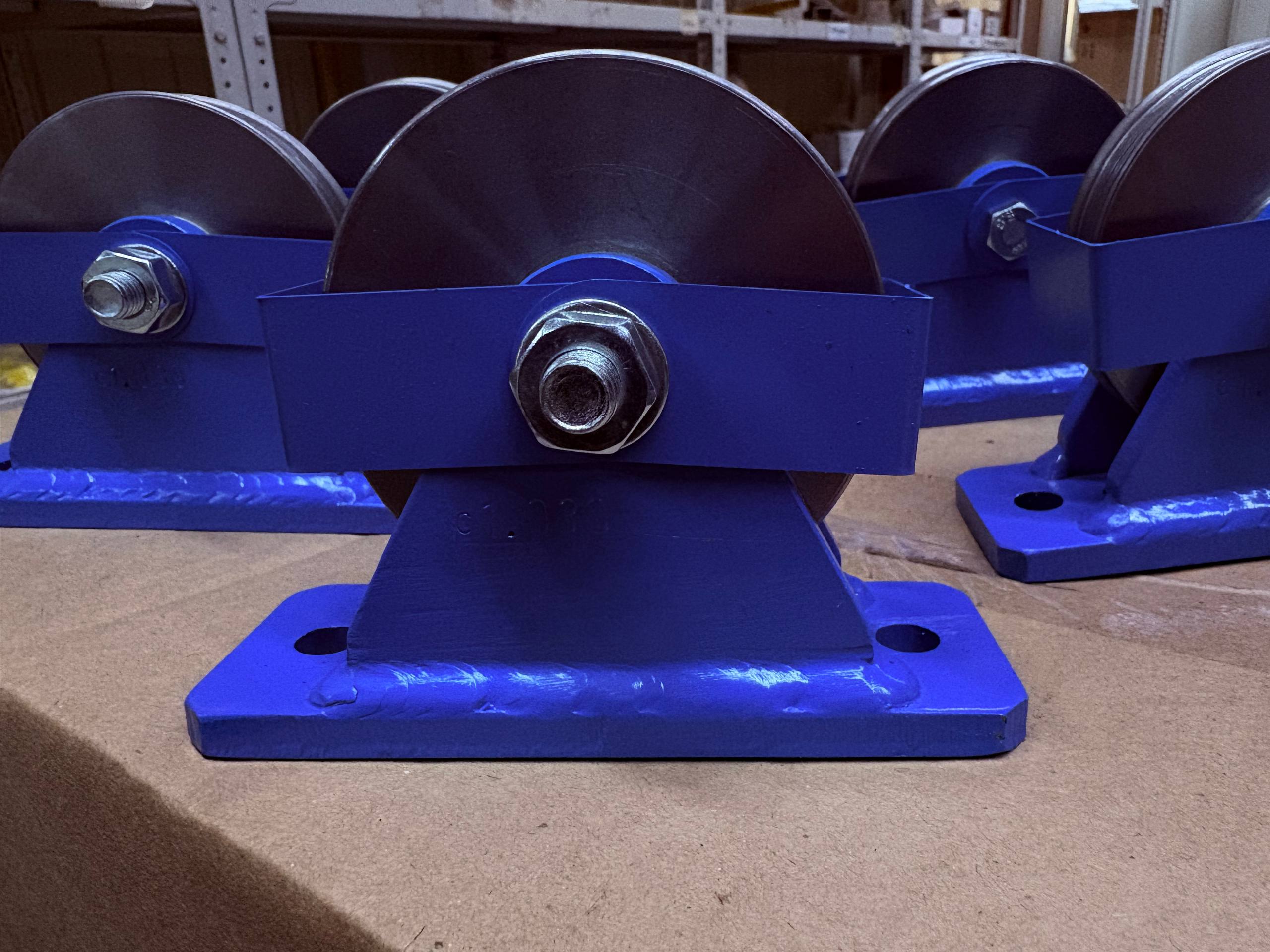

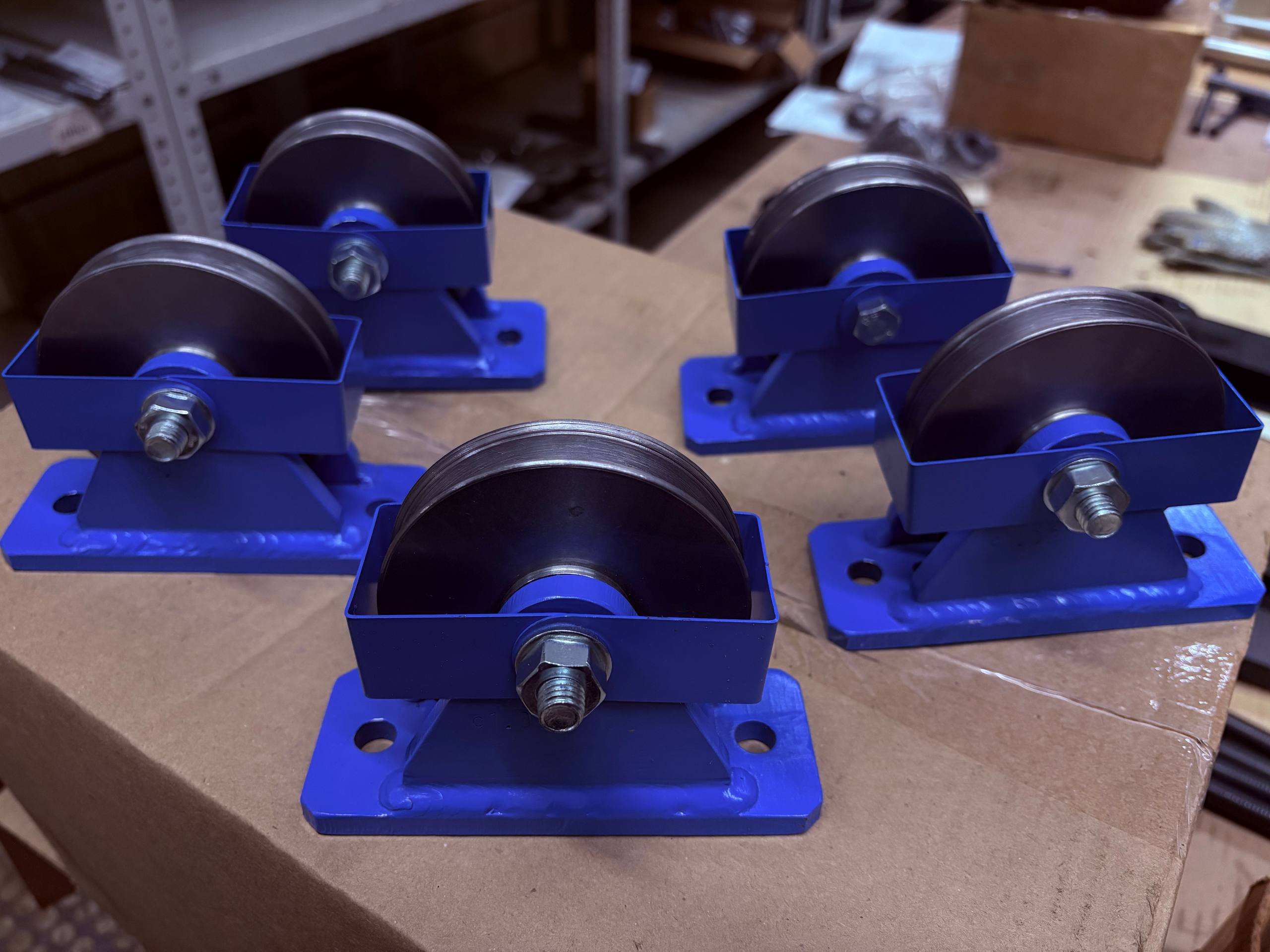

Блок монтажный РГНС.С1.030.000
- Блок монтажный предназначен для использования в качестве монтажного аксессуара при производстве различных строительно-монтажных работ. В составе блока монтажного имеется обводной блок, в ручье которого размещается неподвижный канат. Для долговечности конструкции настоятельно рекомендуется покрывать канат консистентной смазкой. Крепление монтажного блока к неподвижному основанию осуществляется при помощи комплекта метизов (болт, шайба, гайка). Класс прочности метизов при этом должен быть не менее 6.8.
Таблица №1 – Общепромышленное исполнение (ОПИ)

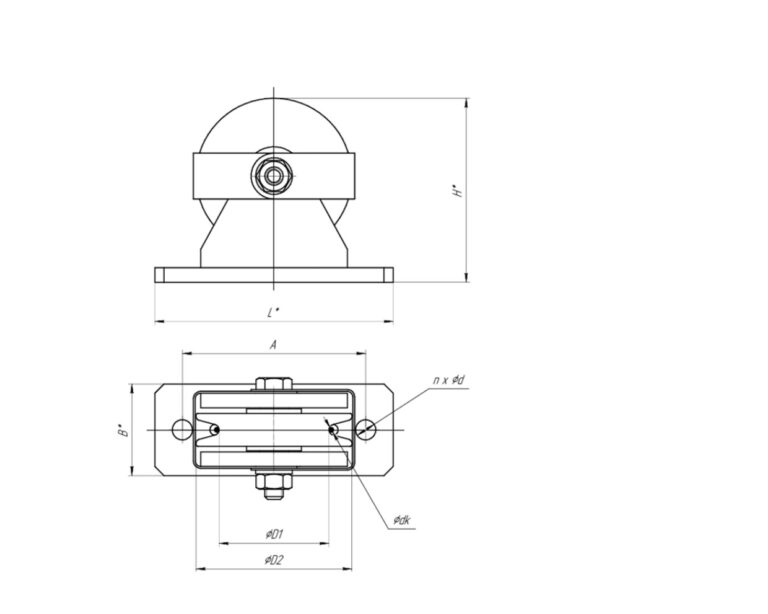

| № п/п | Обозначение и наименование | L*, мм | H*, мм | B*, мм | Ødk (диаметр каната) | A (межосевое расстояние болтов крепления) | ØD1 (диаметр блока по днищу ручья) | ØD2 (диаметр отверстия под крепление) | n (количество болтов крепления) х Ød (диаметр отверстия под крепление) | Масса, кг | Q, кН (кг) | Стоимость, ₽ (с НДС) |
| 1 | РГНС.С1.030.000 Блок | 130 | 100,5 | 50 | 5 | 100 | 60 | 85 | 2 х Ø11 | 2 | 0,8 (80) | по запросу |
| 2 | РГНС.МБ1.050.000 Блок | 210 | 190,5 | 80 | 6,9 | 180 | 140 | 175 | 2 х Ø13 | 8 | 5,0 (500) | по запросу |
| 3 | РГНС.МБ1.100.000 Блок | 280 | 250,5 | 100 | 9,6 | 250 | 200 | 235 | 2 х Ø17 | 16 | 10,0 (1000) | по запросу |
| 4 | РГНС.МБ1.200.000 Блок | 380 | 350 | 100 | 14 | 350 | 280 | 330 | 2 х Ø21 | 28 | 20,0 (2000) | по запросу |
| 5 | РГНС.МБ1.320.000 Блок | 480 | 442 | 120 | 18 | 440 | 360 | 420 | 2 х Ø25 | 50 | 32,0 (3200) | по запросу |
| 6 | РГНС.МБ1.500.000 Блок | 600 | 556 | 140 | 22,5 | 550 | 450 | 520 | 2 х Ø32 | 97 | 50,0 (5000) | по запросу |
Таблица №2 – Пожаробезопасное исполнение (ПБИ)
| № п/п | Обозначение и наименование | L*, мм | H*, мм | B*, мм | Ødk (диаметр каната) | A (межосевое расстояние болтов крепления) | ØD1 (диаметр блока по днищу ручья) | ØD2 (диаметр отверстия под крепление) | n (количество болтов крепления) х Ød (диаметр отверстия под крепление) | Масса, кг | Q, кН (кг) | Стоимость, ₽ (с НДС) |
| 1 | РГНС.С1.030.000-01 Блок | 130 | 100,5 | 50 | 5 | 100 | 60 | 85 | 2 х Ø11 | 2 | 0,8 (80) | по запросу |
| 2 | РГНС.МБ1.050.000-01 Блок | 210 | 190,5 | 80 | 6,9 | 180 | 140 | 175 | 2 х Ø13 | 8 | 5,0 (500) | по запросу |
| 3 | РГНС.МБ1.100.000-01 Блок | 280 | 250,5 | 100 | 9,6 | 250 | 200 | 235 | 2 х Ø17 | 16 | 10,0 (1000) | по запросу |
| 4 | РГНС.МБ1.200.000-01 Блок | 380 | 350 | 100 | 14 | 350 | 280 | 330 | 2 х Ø21 | 28 | 20,0 (2000) | по запросу |
| 5 | РГНС.МБ1.320.000-01 Блок | 480 | 442 | 120 | 18 | 440 | 360 | 420 | 2 х Ø25 | 50 | 32,0 (3200) | по запросу |
| 6 | РГНС.МБ1.500.000-01 Блок | 600 | 556 | 140 | 22,5 | 550 | 450 | 520 | 2 х Ø32 | 97 | 50,0 (5000) | по запросу |
Таблица №3 – Взрывобезопасное исполнение (ВБИ)
| № п/п | Обозначение и наименование | L*, мм | H*, мм | B*, мм | Ødk (диаметр каната) | A (межосевое расстояние болтов крепления) | ØD1 (диаметр блока по днищу ручья) | ØD2 (диаметр отверстия под крепление) | n (количество болтов крепления) х Ød (диаметр отверстия под крепление) | Масса, кг | Q, кН (кг) | Стоимость, ₽ (с НДС) |
| 1 | РГНС.ВЗИ.С1.030.000 Блок | 130 | 100,5 | 50 | 5 | 100 | 60 | 85 | 2 х Ø11 | 1 | 0,8 (80) | по запросу |
| 2 | РГНС.ВЗИ.МБ1.050.000 Блок | 210 | 190,5 | 80 | 6,9 | 180 | 140 | 175 | 2 х Ø13 | 8 | 5,0 (500) | по запросу |
| 3 | РГНС.ВЗИ.МБ1.100.000 Блок | 280 | 250,5 | 100 | 9,6 | 250 | 200 | 235 | 2 х Ø17 | 15 | 10,0 (1000) | по запросу |
| 4 | РГНС.ВЗИ.МБ1.200.000 Блок | 380 | 350 | 100 | 14 | 350 | 280 | 330 | 2 х Ø21 | 28 | 20,0 (2000) | по запросу |
| 5 | РГНС.ВЗИ.МБ1.320.000 Блок | 480 | 442 | 120 | 18 | 440 | 360 | 420 | 2 х Ø25 | 56 | 32,0 (3200) | по запросу |
| 6 | РГНС.ВЗИ.МБ1.500.000 Блок | 600 | 556 | 140 | 22,5 | 550 | 450 | 520 | 2 х Ø32 | 103 | 50,0 (5000) | по запросу |
В зависимости от объема заказа предусмотрены индивидуальные скидки.
Наличие остатков на складе уточняйте у специалиста отдела продаж ООО «ИННОВАПРОМ».
